RAD GX/DX

ピストルタイプエアートルクレンチ

トルク締付｜FS ±4% 動力：エアー

ハイパワーのトルク締付をより手軽に、
エアー設備さえあればホースを繋ぐだけで最大11,000Nm。
インパクトレンチでは到底成し得ない、
高精度と安全性を両立した新しい締付体験を。

FEATURE 特徴

作業者に優しい
エアー式

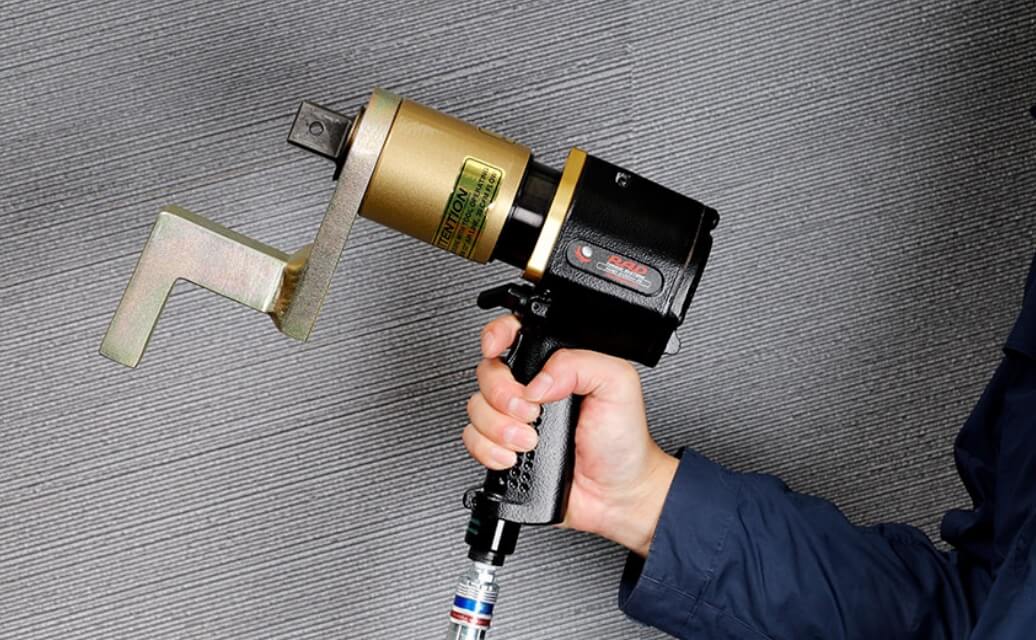

軽量ボディとフリージョイントで手首の負担を軽減。快適な連続回転作業を実現する、作業者に優しい設計です。インパクトレンチではなく反力アームを使用するトルクレンチなので、振動は無く低騒音です。
防爆エリア
でも使用可能

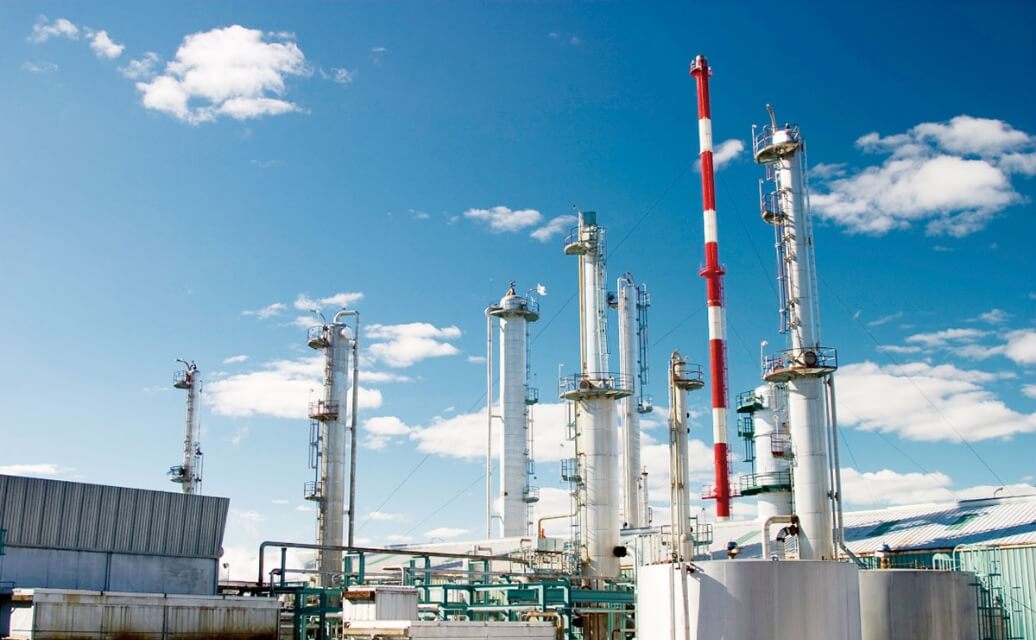

油圧機構を持たないエアー式で、石油・化学プラントなどの実績が豊富です。
シリーズのベース
となった名作

RAD（NewWorldTechnologies社）を代表する製品で、世界各国での使用実績が豊富です。

HOW TO USE 作業手順

01 締付対象サイズのソケットを装着
02 エアホースでRAD・FRLユニット・動力を接続
03 FRLユニットでエアー圧を調整してトルクを設定

設定の方法は？

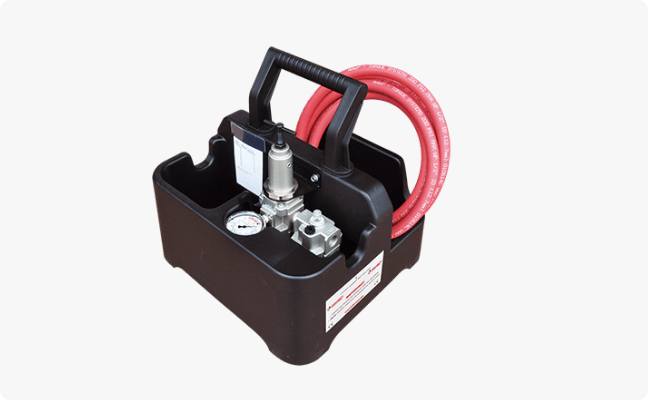

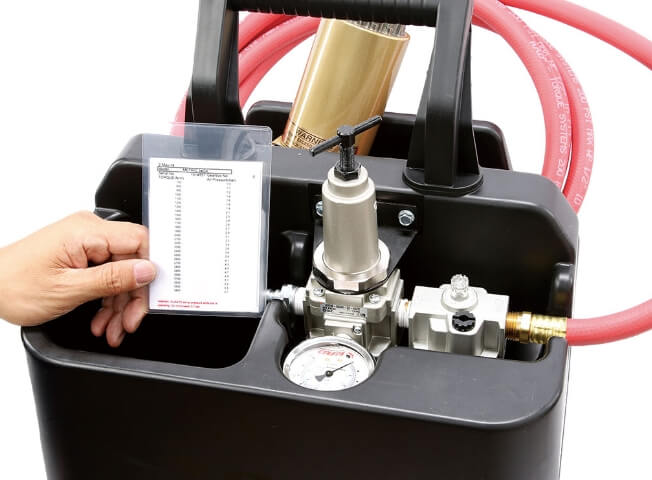

設備などから得た動力エアーを調整するFRLユニットが収納ケージに内蔵されています。同じくケージに差し込まれている、エアー圧とトルクの換算表を元にバルブを操作して設定を行います。

※換算表はツール個体ごとに異なるので注意してください。

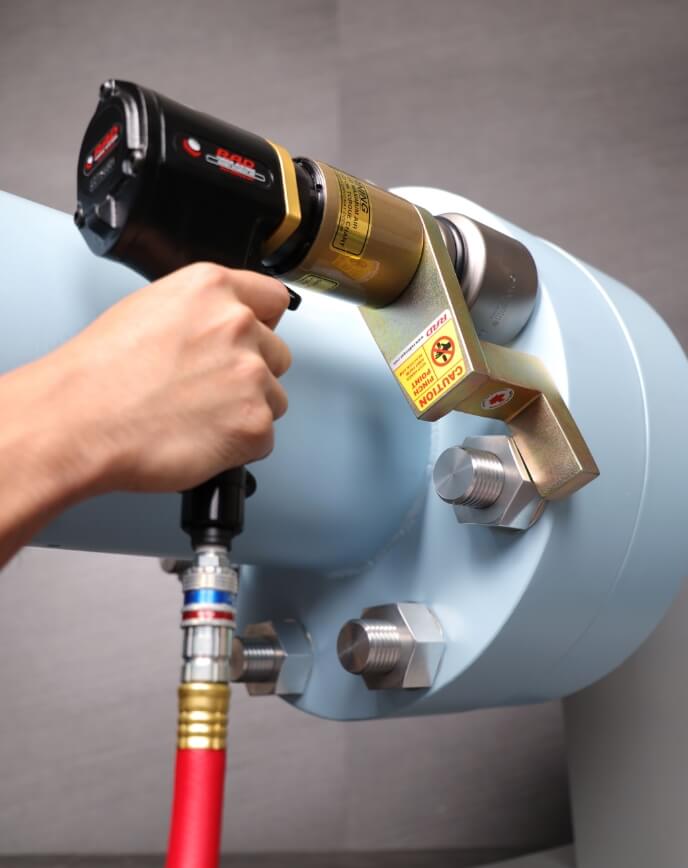

04 締付対象にRADをセットしてトリガーを引く

SPEC スペック

スペック

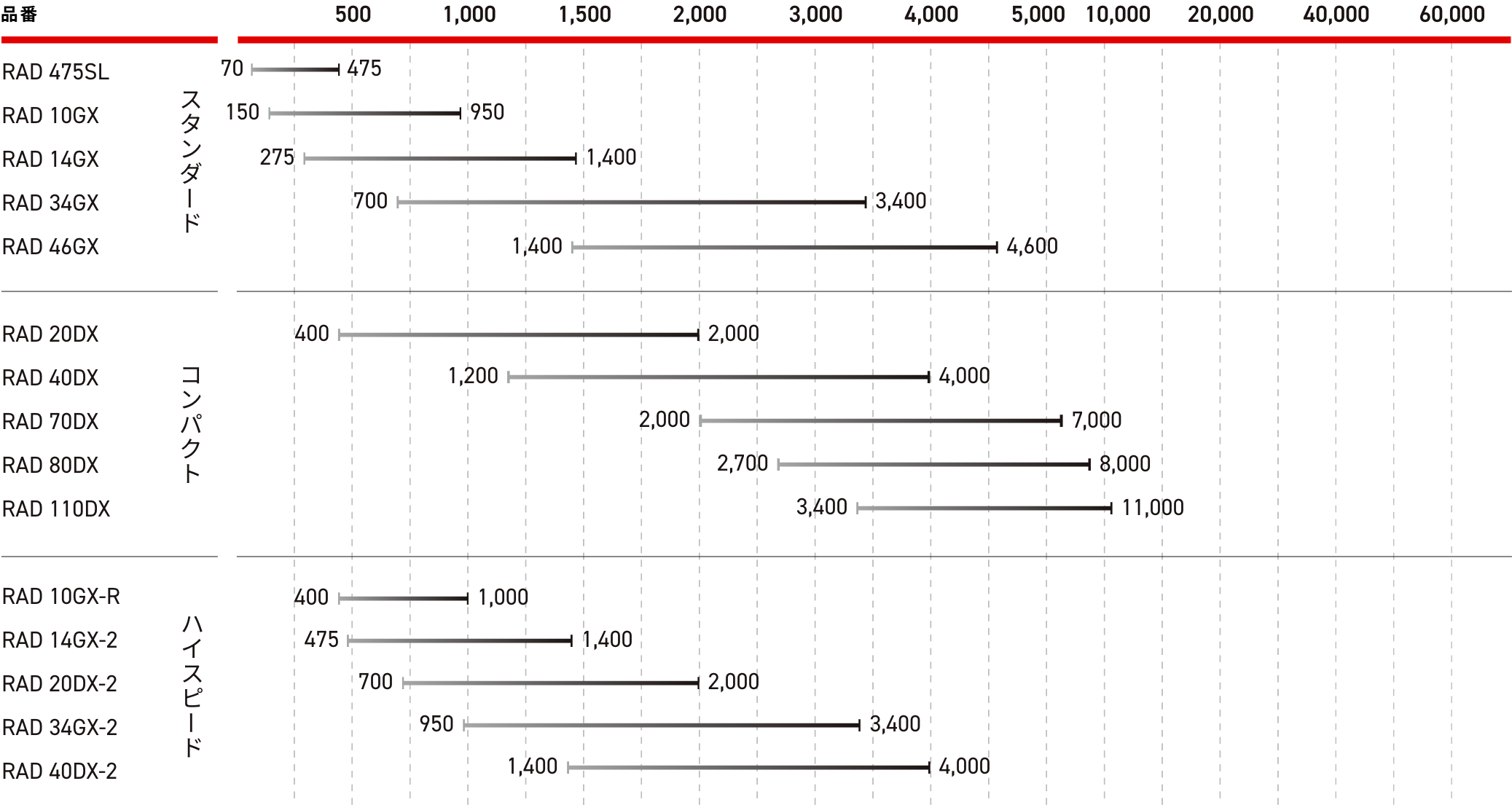

トルクレンジ比較

［細かな数値は小数第二位を四捨五入しています。情報更新の可能性がありますので導入前に最新情報をご確認ください。］

MOVIE 動画

RAD　エアートルクレンチ
GEN-Xシリーズ
【トルクシステム】

エアートルクレンチRADシリーズの締め付けデモです。小型・軽量なエアートルクレンチRADならではの、スピーディーなボルト締め付けがよくわかります。
RAD　エアートルクレンチ
GEN-X SERIES
【トルクシステム】

エアートルクレンチRADシリーズの圧力設定の仕方が分かります。ご覧頂いて分かる通り、数十秒の動画で説明が出来るほど簡単な設定です。
エアートルクレンチ
RAD34GX
【トルクシステム】

エアートルクレンチRAD 34GXを使用して、クライミングクレーンのボルト締め付け（M36）を行っています。エアー設備があればどこでも駆動でき、専用のゲージつきで非常に軽量なので、このような高所での作業も身軽に行えます。
エアートルクレンチ
RAD-34GX
活用実績事例

エアートルクレンチRAD 34GXを使用して、石油プラントの熱交換器のボルト締め付け（1-3/4インチ）を行っています。簡単な手順・操作で非常にテンポの良い作業が行われている様子がよくわかります。
エアートルクレンチ
RAD-34GX プレート
熱交並行締め
活用実績事例

エアートルクレンチRAD 34GXを使用して、プレート式熱交換器のボルト締め付け（2インチ）を行っています。軸方向にスペースがありませんが、ミッシングリンクを使用する事でカバーできます。エアートルクレンチRADシリーズはオプションも豊富です。
